Descrição

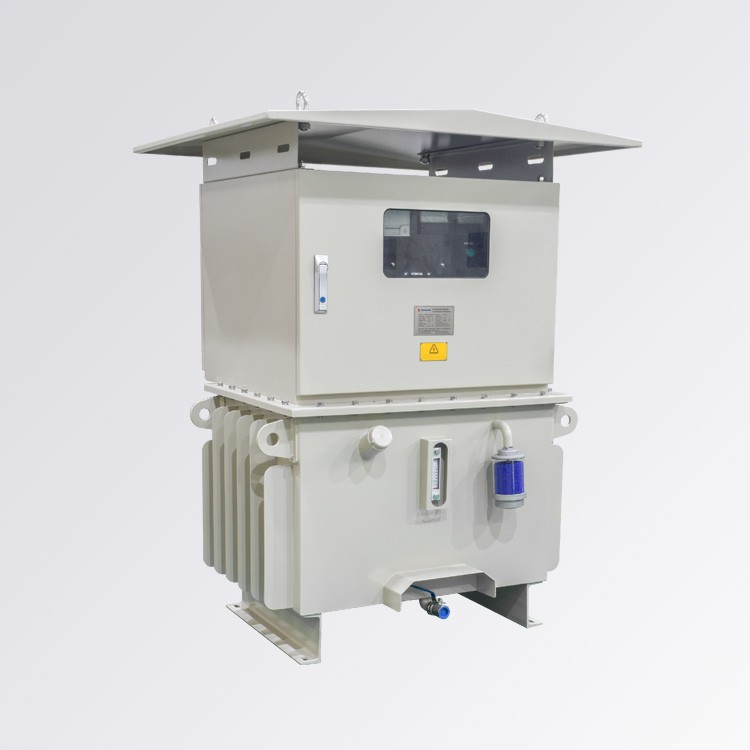

Os retificadores de transformadores de proteção catódica resfriados a óleo são o sistema de resfriamento mais simples, onde o fluxo de óleo por convecção natural é usado para reduzir o gradiente de temperatura entre o transformador e o ambiente externo.

product-1000-602

Campo de aplicação

Geralmente é usado em condições climáticas severas, onde o retificador resfriado a ar não suporta essas condições climáticas - como desertos, offshore, ambientes atmosféricos agressivos, ambientes perigosos e explosivos, etc.

Características

1. Toda a máquina adota componentes principais de alta qualidade, com qualidade estável e confiável.
2. Série opcional de interruptor de alta frequência e fonte de alimentação controlada por silício.
3. Design modular, suportando múltiplas saídas de corrente.
4. Transformador de isolamento de múltiplas saídas de alta qualidade com baixa geração de calor e bom desempenho de isolamento.
5. O sistema de controle é baseado em um sistema operacional de computador incorporado, que é estável e confiável e possui excelente escalabilidade.
6. O sistema adota CPU de alto desempenho e AP de amostragem de alta precisão, e a precisão do controle de saída é alta.
7. Suporta modos totalmente automáticos e manuais.
8. Suporta modo de teste liga/desliga regular, GPS liga/desliga.
9. Armazenamento de dados de grande capacidade, armazenamento automático de dados operacionais (até mais de 10 anos).
10. Painel LCD colorido, dados intuitivos e fáceis de usar.
11. Saída analógica em falha de referência.
12. Sistema completo de alarme de falha.
13. Suporte ao protocolo de comunicação MODBUS RTU e controle remoto.
14. Fornecendo interface RS485/232, RJ45 e suportando transmissão sem fio.
15. Componentes opcionais da função WIFI.
16. Ideal para aplicações pesadas em ambientes agressivos com temperaturas ambientes de até 55 graus.

Parâmetros básicos

Parâmetros Ambientais
Tipo de ambiente	Em terra				No mar
Temperatura ambiente	-30 grau ~+75 grau				Customizável
Humidade relativa	0-100% UR				Customizável
Local de instalação	Interior				Ar livre
Requisitos à prova de explosão	Desnecessário		Exd II BT4		Customizável
Tipo de resfriamento	Resfriamento a ar				Resfriamento de óleo
Método de instalação	Tipo de pedestal		Tipo de caixa		Tipo de parede		Tipo de pólo
Entrada de energia
Alimentação CA	Monofásico 220±10% V 50±5%Hz		Trifásico 380±10% V 50±5%Hz		Customizável
Alimentação CC	12V/24V/36V				Customizável
Parâmetros do dispositivo
Interação	Painel LCD
Equipamento retificador	Recfier controlado por silício		Fonte de alimentação comutada de alta frequência		Módulo DC-DC
Parâmetro de saída	Tensão CC 0~100 V（Personalizável）				Corrente DC 0~1500 A（Personalizável）
Contagem de canais de saída	Canal único, multicanal opcional
Modelo de saída	Potenciais Constantes		Corrente constante		Teste de Continuidade
Modo operacional	Automático				Manual
Faixa de controle	+3V~-3V
Precisão de controle	Potenciais constantes menores ou iguais a 10mV				Corrente constante menor ou igual a 1%
Gabinete	Chapa de aço pintada		Aço galvanizado		Aço inoxidável （304.316 opcional）
Nível de proteção do gabinete	IP 22-IP68 opcional
Tamanho	1120 mm × 960 mm × 780 mm; 1055mm×750mm×1645mm; 800mm×800mm×800mm; Vários tamanhos podem ser personalizados
Cor	RAL 7035		Cor natural de aço inoxidável		Outro
Proteção	Proteção contra sobretensão e sobrecorrente		Proteção contra superaquecimento		Proteção contra falhas
Alarme	Alarme de temperatura excessiva, alarme de sobretensão, alarme de sobrecorrente, alarme de falha de referência, alarme de conexão reversa de cátodo e ânodo, alarme de circuito aberto, alarme de proteção excessiva e alarme de proteção
Sinal de transmissão remota de dados		Voltagem de saída		Corrente de saída		Sinal de execução
Sinal de controle remoto de dados		Sinal de regulação potencial constante		Sinal de regulação de corrente constante		Sinal de desligamento
Modo de transferência		RS485		4-20mA		Internet das Coisas		fibra ótica
Autoverificação		Necessário				Desnecessário
Interruptor atual		Necessário				Desnecessário
Medidor de exibição		Amperímetro DC de saída		Voltímetro CC de saída		Potenciômetro
		Indicador de potência de entrada		Indicador de status de trabalho		Voltímetro de entrada
Bloco terminal		Transmissão de dados		Aterramento do chassi		Entrada de energia
		Saída do ânodo		Saída Catódica		Entrada de referência		Medindo Conexão
Protetor contra raios		Entrada CA				Saída CC
Resistência de isolamento		Os terminais de entrada e saída não são inferiores a 10MΩ em relação ao chassi
Barulho		Não superior a 80dB(A)
Três provas		As placas de circuito e os pontos de soldagem dos fios da máquina devem ser tratados com tratamento à prova de mofo, umidade e poeira.
Placa de identificação		Aço inoxidável, incluindo fabricante, data de produção, material do equipamento, nome do equipamento, nível de entrada, saída nominal, nível de proteção, etc.
Vida útil		Vida útil contínua não inferior a 20 anos em condições normais de operação

Especificações

Descrição	Local de instalação	Modelo	Tensão de saída V	Corrente de saída A
Superfície Externa do Piso do Tanque	Interior sem à prova de explosão	TC-TR-AIA1	30	10
	Interior sem à prova de explosão	TC-TR-AIA3	50	50
	Interior sem à prova de explosão	TC-TR-AIA3	60	70
Pipeline enterrado	Interior sem à prova de explosão	TC-TR-AIA3	50	30
Pipeline enterrado	Interior sem à prova de explosão	TC-TR-AIA1	30	20
Dreno de interferência DC	Interior sem à prova de explosão	TC-TR-AOAP	30	10
Navios	Exterior personalizável	TC-TR-AIA3	24	80
Navios	Exterior personalizável	TC-TR-AIA3	36	100
Pilha de aço do cais	Exterior personalizável	TC-TR-OIA3	40	200
Energia Eólica Offshore	Exterior personalizável	TC-TR-AIA3	36	100
Plataforma Offshore	Exterior personalizável	TC-TR-OOA3	24	1000

product-1000-448
